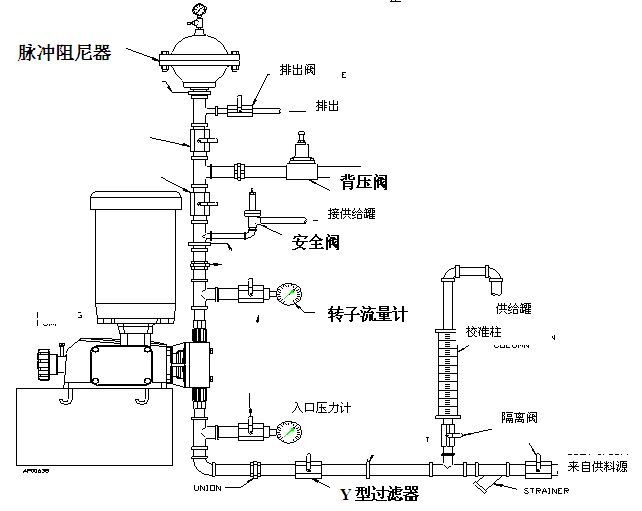

理想的计量泵安装

 隔膜泵使用手册

    WARREN RUPP公司是一家处于世界领导地位的气动双隔膜泵设计及制造厂家，胜佰德（SANDPIPER）是WARRENRUPP公司气动双隔膜泵之注册商标。

一． 泵的工作原理

    设计特点：大多数WARRENRUPP隔膜泵靠压缩空气驱动。定向空气分配阀，称为“介质室”都设置在泵的中心部位。介质流动通过两个汇流管和泵的外隔膜室，称为“介质室”。通常，止回阀（球型或片型）都设置在每个外隔膜室的顶部和底部或共用一汇流管。这两个外隔膜室靠吸口和出口接头连接起来，泵是自吸的。

    在操作中，空气分配阀交替控制每个隔膜的增压。在每次部程生，阀将自动变换位置，使空气得以切换至另一隔膜室，使两边隔膜室形成交替的吸液和压送冲程，隔膜在平行路径里移动，Warren Rupp空气阀无润滑油需求，这就是首选的运行方式，洁净，干燥的空气更能提高泵的性能。

    介质通过泵时，止回阀一开一关，这使得每个外隔膜室交替地填充和排出，止回阀对压力差作出反应。球型止回阀可处理含小颗粒的介质，而片型止回阀可以处理含接近管径尺寸大小软颗粒的介质。

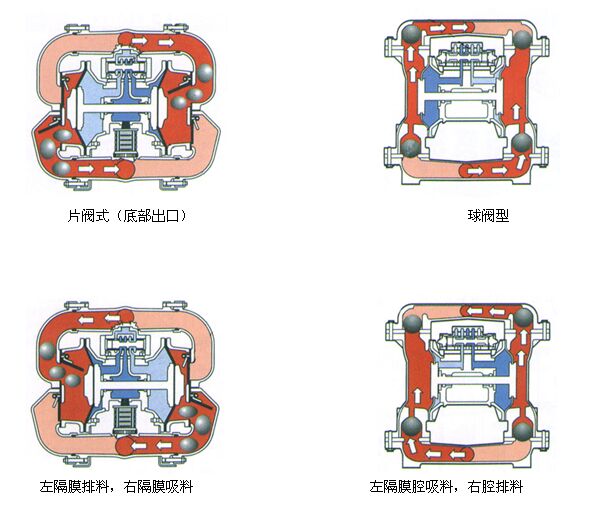

    当空气分配阀让压缩空气进入左隔膜室，隔膜受压往外推出，而形成压送冲程，在压送部内的介质即受力离开左面外隔膜室、止回阀、汇流管，而后由泵的出口流出。排出口位置可以是顶部、底部或侧面。当左隔膜受压推出时，隔膜连接杆在内部拖动右隔膜向内缩回形成吸入冲程，这样介质充满右侧外隔膜室，介质在入口处流入泵，通过一个打开的入口止回阀充满腔体，在这一循环动作完成后，空气分配阀将自动地变换位置，室空气切换至另一隔膜室，反向重复上述循环动作。即两边隔膜室将因此呈现交替性的压送及吸液动作。

二．  安装使用要求

1）S05安装图

Ø       安装和启动

尽可能将泵安装在靠近被抽的液体，尽可能减少进口管线长度和管件数量，不要缩小入口管线的管径，对硬性的管道连接，在泵体和管道之间应连接一小段软管，来减小泵的振动和过渡拉张而造成损坏。A Warren Rupp Tranquilizer稳压罐被推荐使用来降低流动时脉冲。

Ø       压缩空气供给

气压不超过100psi (7bar ).将泵的进气口连接到足够气量和所需压力的压缩空气供气系统，当供气管线是固定管道，用一小段软管（管径不小于1/2”，即13毫米）连接泵和管道以降低对泵造成的震动，安装调压阀来保证供气压力不超过建议压力，压缩空气的固体颗粒直径应小于5微米，否则会造成启发的堵塞和气温低于摄氏0度的结冰现象。

Ø       气阀的润滑

空气分配阀和主阀已设计可以在不需要润滑的情况下工作，这是工作的方式。

Ø       压缩空气的水气

压缩空气里的水分会造成以下问题，如泵空气排气出口会结冰，从而稳定甚至停止工作，如有着方面情况空气干燥器建议使用。

Ø       空气进口和自吸

启动泵的方法，打开空气阀旋转大约1/2-3/4，待泵吸进料以后，开大空气阀门增加流量到要求为止，如果开大阀门工作频率提高而流量没有增加，气蚀现象发生了，这时阀门应当慢慢关闭到有效的空气流量和泵流量。

三．  备件清单

2．泵维护配件清单

AvailableService And Conversion Kits  提供服务和调换的零件

1、气阀备件包

476-221-000   AIREND KIT

含所有气阀部分密封、轴、O形圈、分配系统等所有配件

2、接液部分配件包 476-202-654 WET END KIT  接液部分备件包

含Santoprene隔膜2个，PTFE隔膜2个，PTFE止回球4个，PTFE阀座和PTFE O-RING4个。

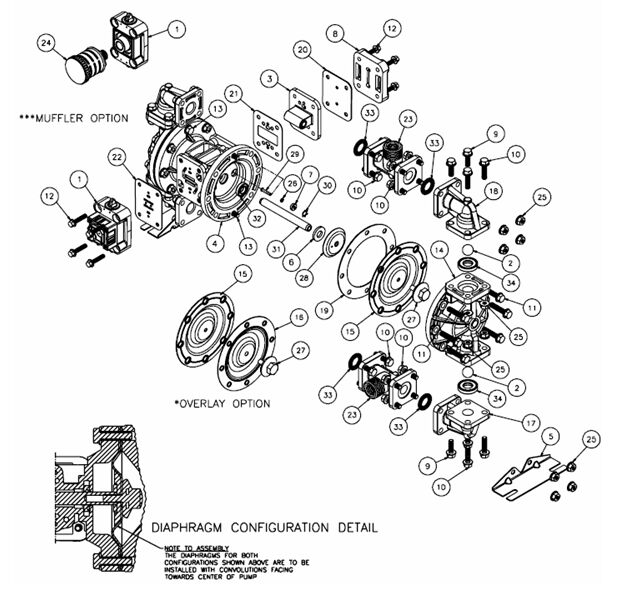

3、零件清单

四．  常见问题故障排除

Ø       使用过程中

    当泵使用来处理那些在不运转情况下易沉淀的物料时，在每次使用后应彻底排尽物料以免造成对泵的损坏。（这些沉积在泵里的物料而没有被排出会变干燥，当再次启动泵时会导致隔膜和风阀出问题。）在冰冻温度下使用泵时，在任何情况下，使用后都需彻底排空。

Ø       隔膜泵注意事项：

1.  保证流体中所含的大颗粒不超过泵的大安全通过颗粒直径标准

1.        进气压力不超过泵的较高允许使用压力，高于额定压力的压缩空气可能导致人身伤害和财产的损失及泵的性能

2.        保证泵压的管道系统能承受所达到的较高输出压力，保证驱动气路系统的清洁和正常工作条件

3.        静电火花可能引起爆炸导致人身伤亡事故和财产的损失，根据需要使用足够大截面积的导线，把泵上的接地螺钉妥善可靠接地

4.        接地要求符合当地法规法律要求及现场的一些特殊要求的规定

5.        紧固好泵及各连接管接头，防止因振动撞击擦产生静电火花，使用静电软管

6.        要周期性的检查和测试接地系统的可靠性，要求接地电阻小于100欧姆

7.        保持良好的排气通风、远离易燃易暴和热源

8.        泵的排气中可能含有固体物，不要将排气口对着工作区或人，以免造成人身伤害

9.        当隔膜失效时，输送的物料会从排气消音器中喷出

10.    当输送易燃和有毒的流体时，请将排口接到远离工作区的安全地方

11.    流体的高压可能会导致严重的人身伤害和财产损失，请不要在泵加压时，对泵及料管系统进行任何的维修工作，如要做维修时，先切断泵的进气，打开旁通的卸压机构使管路系统卸压，慢慢松开连接的各管道接头

12.    液体输送部分使用铝合金材料的泵，请不要用来输送FE3+的液体和卤代烃及其它的卤代碳氢化合物溶剂，否则将会产生腐蚀引起泵体爆裂

13.    保证所有接触输送体的部件不会被输送的流体腐蚀损坏

14.    正确使用泵，不允许长时间的空运转

五．    泵的维护、保养

1.在解体和重新组装泵时，请保持泵内运动零部件表面清洁，防止灰尘，异物等损坏部件。

2.在拆卸泵之前，请放空管道内的液体，解体泵之前，请将泵倒过来，放尽泵内的液体。

3.如输送液体从排气消音器中排出，检查隔膜是否破损或隔膜紧固螺丝是否松脱。
